Ovládaný pomocí dálkového ovládání centrálního termostatu po internetu i pomocí mobilního telefonu.

Regulátory RT64 mohou řídit vytápění u elektrických přímotopných soustav s elektrickými konvektory, ale i soustavy s topnými kabely, infra panely, rohožemi a fóliemi v podlahách nebo stěnách.

Regulátor RT64 je nástupce předchozího systému RT. Zásadní novinkou je zcela nová ethernet konektivita, viz dále.

Systém RT je tvořen centrální regulační a spínací jednotkou do které jsou paprskovitě (topologie typ hvězda) přivedena všechna analogová teplotní čidla a současně i všechna topidla. V systému mohou být použity i digitální čidla. Ty jsou napojena na tří-vodičovou sběrnici č.1 (viz schéma zapojení v projekční příručce).

Výkonové spínaní zajišťují polovodiče. Spínání je tak zcela bezhlučné a celkový počet sepnutí je neomezený. V systému nejsou použity žádné stykače nebo relé, které mají omezený počet sepnutí. Standardně lze jedním kanálem spínat výkon až 3kW, na požádání lze tento výkon zvýšit na 5kW. U větších výkonů lze jedním termostatickým čidlem ovládat více výkonových kanálů současně. Tato vlastnost se nastavuje softwarově při parametrizaci regulační jednotky.

Spínání výkonových kanálů může být klasické s hysterezí nebo může být zapnuta PWM - pulzně šířková modulace. Klasické spínání s nastavitelnou hysterezí se používá pouze u infrapanelů, které musí pracovat vždy na plný výkon, aby bylo dosaženo max. účinnosti. PWM je standardně zapnuta na všechna odporová topidla. PWM se automaticky aktivuje 1°C pod požadovanou teplotou v místnosti. Tzn., že pokud je požadovaná teplota 22°C, topí silový kanál na plný výkon až do 21°C a po dosažení této teploty je aktivována PWM. Spínání/vypínání výkonového kanálu je nyní řízeno algoritmem tak, aby byla požadovaná teplota přesně splněna. Tím je zabráněno překmitu teploty, který vždy nastane u klasického spínání s hysterezí. Regulace po natopení na požadovanou teplotu již pouze udržuje požadovanou teplotu. PWM regulace přináší významné úspory.

Základ regulace tvoří řídící jednotka HC64, výkonová spínací regulační jednotka RT a jednotlivá teplotní čidla. Dále lze systém rozšířit o LowModem (dálkové přepínání útlumu pomocí kontaktů relé GSM brány) a o modul venkovní teploty WTR01 (vyhřívání střešních oken a informace o venkovní teplotě).

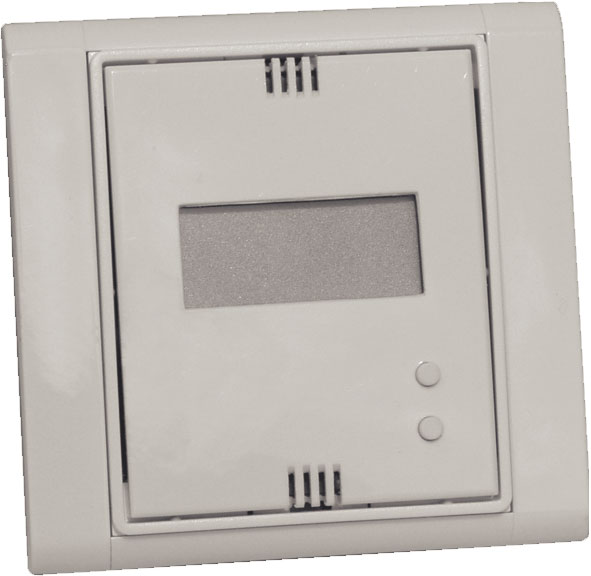

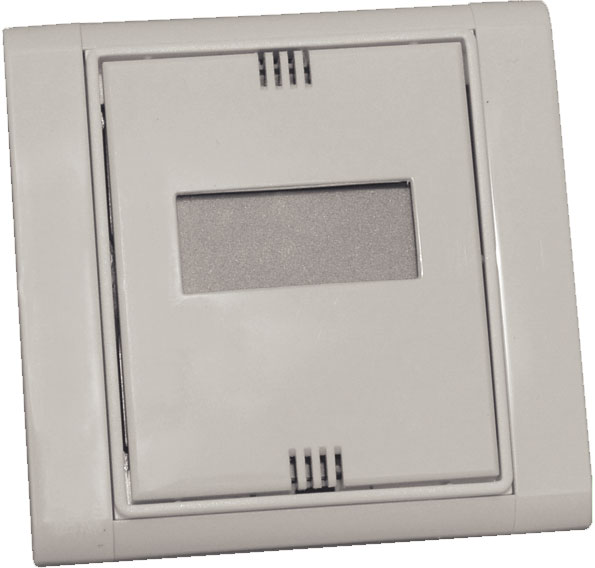

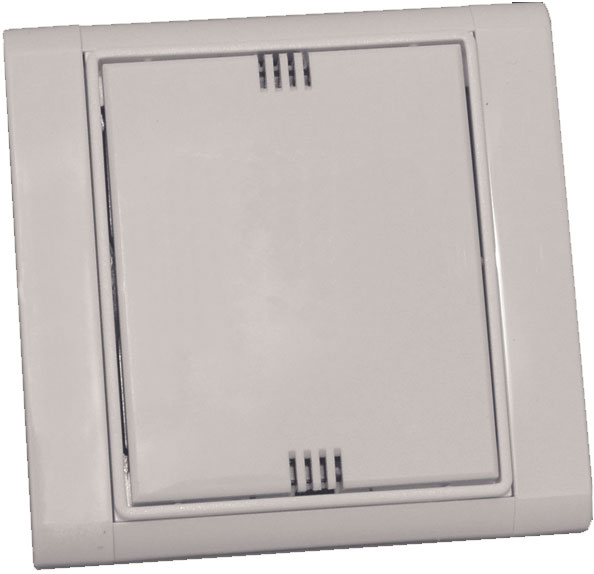

Digitální pokojová termostatická čidla nejsou pouze pasivními snímači teploty, ale jsou řízena vlastním mikroprocesorem, který zajišťuje výměnu informací a příkazů s řídící jednotkou. Každý prvek v systému musí mít svoji jedinečnou adresu. Každé čidlo je vybaveno přepínači, kterými se definuje jejich adresa. Analogová čidla nemají vlastní adresaci a musí být zapojena dle specifikace na adekvátních pozicích svorkovnice regulátoru.

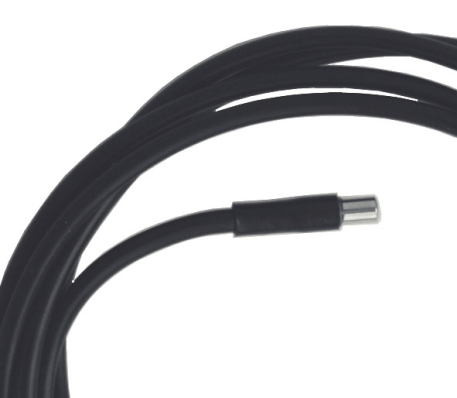

Analogové podlahové a analogové vzduchové čidlo jsou pasivními snímači teploty bez vlastní inteligence. Maximálně může být připojeno k jednomu kompletu jednotky až 32 analogových čidel nebo 32 digitálních čidel.

Ke každé vytápěné místnosti lze přistupovat individuálně. Lze použít libovolnou kombinaci počtu čidel. Např. pro velké prostory typu obývací pokoj+kuchyně je ideální použít jedno vzduchové čidlo v kombinaci s dvěma podlahovými pro každou část samostatně. Podlahová čidla si potom hlídají max. teplotu své podlahy a vzduchové potom reaguje na společný prostor. V koupelně se ovládá samostatně podlaha a samostatně el. žebřík. V zádveří pouze podlaha, atd.

Systém využívá signálu HDO pro nízkou sazbu elektrické energie. Standardně po dobu nepřítomnosti signálu HDO spínací jednotka odpojuje veškerá topidla. Uživatel se tak nemusí starat o časy HDO.

Výhody IRC regulace BMR RT:

• Využití topné 'levné' sazby za el. energii i pro ostatní spotřebiče.
• Přesná regulace na nastanovenou teplotu.
• Ovládání topidel pomocí výkonových polovodičů je nehlučné a není zdrojem rušení v elektrické síti (spínání v nule).
• 'Neomezený' počet sepnutí polovodičů (jejich životnost není závislá na počtu sepnutí) z toho vyplývá vysoká přesnost regulace a možnost využití PWM.
• Topidlo dodává do vytápěné místnosti přesně ten výkon, který je potřeba pro udržení požadované teploty.
• Možnost ovládání výkonového kanálu zároveň podlahovým i vzduchovým čidlem.
• Malé rozměry spínací výkonové jednotky RT. Možná instalace pod omítku do zádveří, technické místnosti, vytápěné garáže.
• Žádné pohyblivé mechanické prvky, vysoká spolehlivost.
• Jsme přímo výrobce, náhradní díly i na starší typy vyráběných regulací jsou stále k dispozici. Zachováváme v co největší možné míře zpětnou kompatibilitu s předcházejícími verzemi.

Prodloužená záruka

Výrobce doporučuje, u výrobků řady RT - centrální regulace pro el. přímotopné vytápění, zprovoznění autorizovanou firmou.

Jestliže si zákazník zprovozní regulaci sám nebo prostřednictvím neautorizované firmy, poskytuje se standardní záruka 2 roky. Výrobce neručí za možné vzniklé škody při oživení. Na tyto se záruka nevztahuje.

Pokud oživení provede autorizovaná firma, poskytuje se rozšířená záruka 5 let. Zákazník může provést instalaci systému vlastními prostředky, ale regulátor NESMÍ být před oživením připojen k napájení.

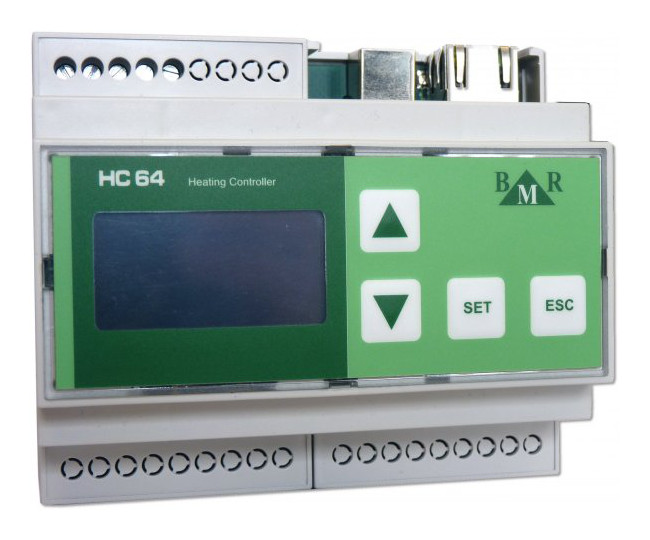

HC64 Řídící jednotka

Základní prvky jsou nezbytným minimem pro každý regulátor a žádný z nich nesmí být nikdy vynechán. Základ tvoří řídící jednotka, výkonová spínací jednotka, jednotlivé pokojové termostaty, podlahová čidla a jistící prvky. Nadstavbové prvky zvyšují komfort a zlepšují některé vlastnosti regulačního systému, jejich použití však není nezbytné. Do nadstavbových prvků patří okenní kontakty (OK_NET), LOW modem, modul venkovní teploty WTR01.

Řídící jednotka HC64 umožňuje nastavení denních nebo týdenních regulačních programů pro 32 nezávislých topných okruhů.

Umí zobrazit reálnou teplotu v jednotlivých okruzích a umožňuje její přesnou kalibraci přímo z řídící jednotky nebo z PC z programu HMS64. Dále se zobrazuje stav jednotlivých topných okruhů. Pokud jsou použity okenní kontakty nebo karty, umožňuje zobrazit i jejich stav. V rámci topného režimu je možné až 8x změnit požadovanou teplotu a to v libovolném čase a na libovolnou hodnotu. Jednotlivé topné režimy je pak možné přiřadit jednotlivým okruhům na jednotlivé dny. Specialitou HC64 je 1-denní až 21-denní topný cyklus, který umožňuje naprogramovat vhodný topný cyklus i pro objekty závislé např. na 3-směnném provozu.

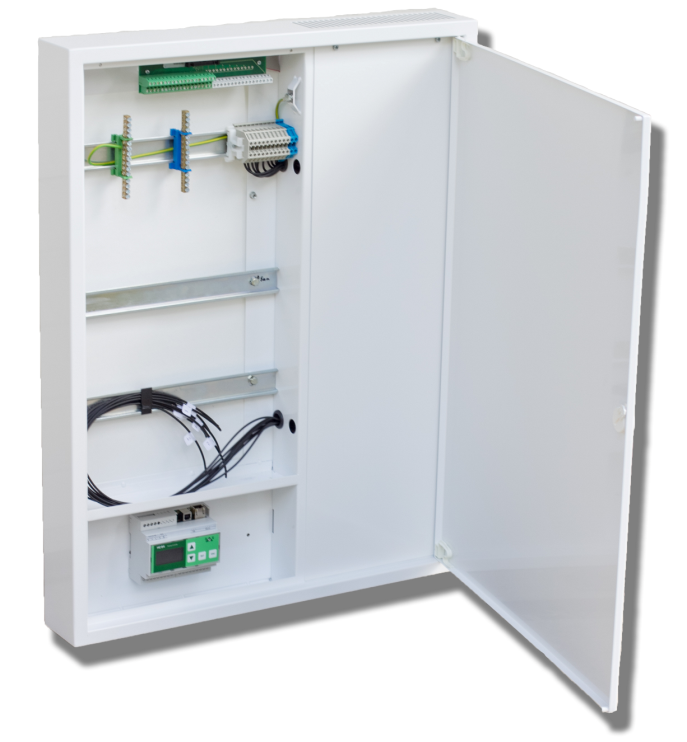

HC64 je umístěna ve výkonové regulační jednotce.

MOBILE READY: Řídící jednotka se ovládá přes webové rozhraní nebo pomocí software na PC.
